连杆机构动画制作基础

提交时间:2018-5-29 21:44:04    阅读：1836次

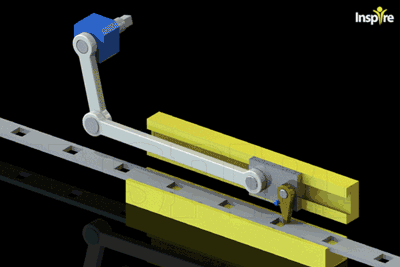

    动力机的驱动轴一般整周转动，因此机构中被驱动的主动件应是绕机架作整周转动的曲柄在形成铰链四杆机构的运动链中，a、b、c、d既代表各杆长度又是各杆的符号。当满足最短杆和最长杆之和小于或等于其他两杆长度之和时，若将最短杆的邻杆固定其一，则最短杆即为曲柄。

    若铰链四杆机构中最短杆与最长杆长度之和小于或等于其余两杆长度之和，则

a、 取最短杆的邻杆为机架时，构成曲柄摇杆机构;

b、 取最短杆为机架时，构成双曲柄机构;

c、 取最短杆为连杆时，构成双摇杆机构;

    若铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和，则无曲柄存在，不论以哪一杆为机架，只能构成双摇杆机构。

    根据构件之间的相对运动为平面运动或空间运动，连杆机构可分为平面连杆机构和空间连杆机构。根据机构中构件数目的多少分为四杆机构、五杆机构、六杆机构等，一般将五杆及五杆以上的连杆机构称为多杆机构。当连杆机构的自由度为1时，称为单自由度连杆机构;当自由度大于1时，称为多自由度连杆机构。


    根据形成连杆机构的运动链是开链还是闭链，亦可将相应的连杆机构分为开链连杆机构(机械手通常是运动副为转动副或移动副的空间开链连杆机构)和闭链连杆机构。单闭环的平面连杆机构的构件数至少为4，因而最简单的平面闭链连杆机构是四杆机构，其他多杆闭链机构无非是在其基础上扩充杆组而成;单闭环的空间连杆机构的构件数至少为3，因而可由三个构件组成空间三杆机构。
